Возможности nanoCAD для 3D-проектирования

27.01.20

Платформа nanoCAD Plus и приложения на ее основе обладают функционалом отображения, создания и редактирования 3D-объектов (полигональные и триангулярные поверхности, границы твердых тел). С помощью модуля «3D-моделирование» nanoCAD позволяет создавать любые трехмерные модели. Оформлять чертежи, содержащие 3D-объекты, Вы можете без использования дополнительных приложений.

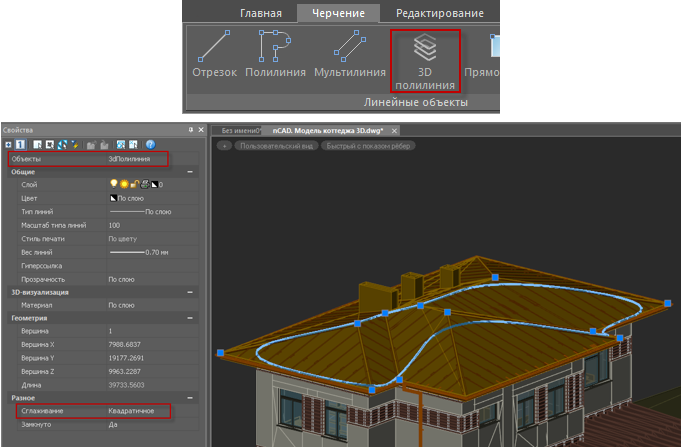

Рис 1. 3D-полилиния: в отличие от обычной полилинии, каждая вершина может иметь собственное значение Z-координаты.



При задействовании модуля «3D-моделирование» пользователям nanoCAD предоставляются следующие возможности работы с 3D-изображениями:

·          создавать и редактировать различные 3D- векторные примитивы и объекты графической технической документации;

·          вести полноценную работу в 3D-пространстве модели и 2D-пространстве листа, в том числе и с использованием видовых экранов;

·          просматривать, создавать и редактировать поверхностные 3D-модели;

·          создавать и редактировать сложные 3D-тела;

·          накладывать параметрические 3D-зависимости на объекты чертежа;

·          создавать пользовательскую координатную систему для редактирования и геометрической привязки к 3D-объектам и облакам точек

·          получать 2D-снимки 3D-видов и проекций,

·          импортировать и экспортировать векторные данные в различные 3D- и 2D-форматы.



и многое другое…



Модуль «3D-моделирование” в своей работе использует геометрическое 3D-ядро. По выбору вам могут быть доступны два варианта 3D-ядер: ACIS (Франция) и C3D (Россия, C3D Labs, https://c3dlabs.com/ru/).



Рис 2. Настройка программы на работу с 3D-ядром



Для доступа к возможностям 3D-ядер в интерфейсе программы реализованы удобные инструменты. В составе панелей инструментов и меню вы найдёте 3D-команды создания и модификации трехмерных объектов, сборочных эскизов, проекционных видов и сечений.

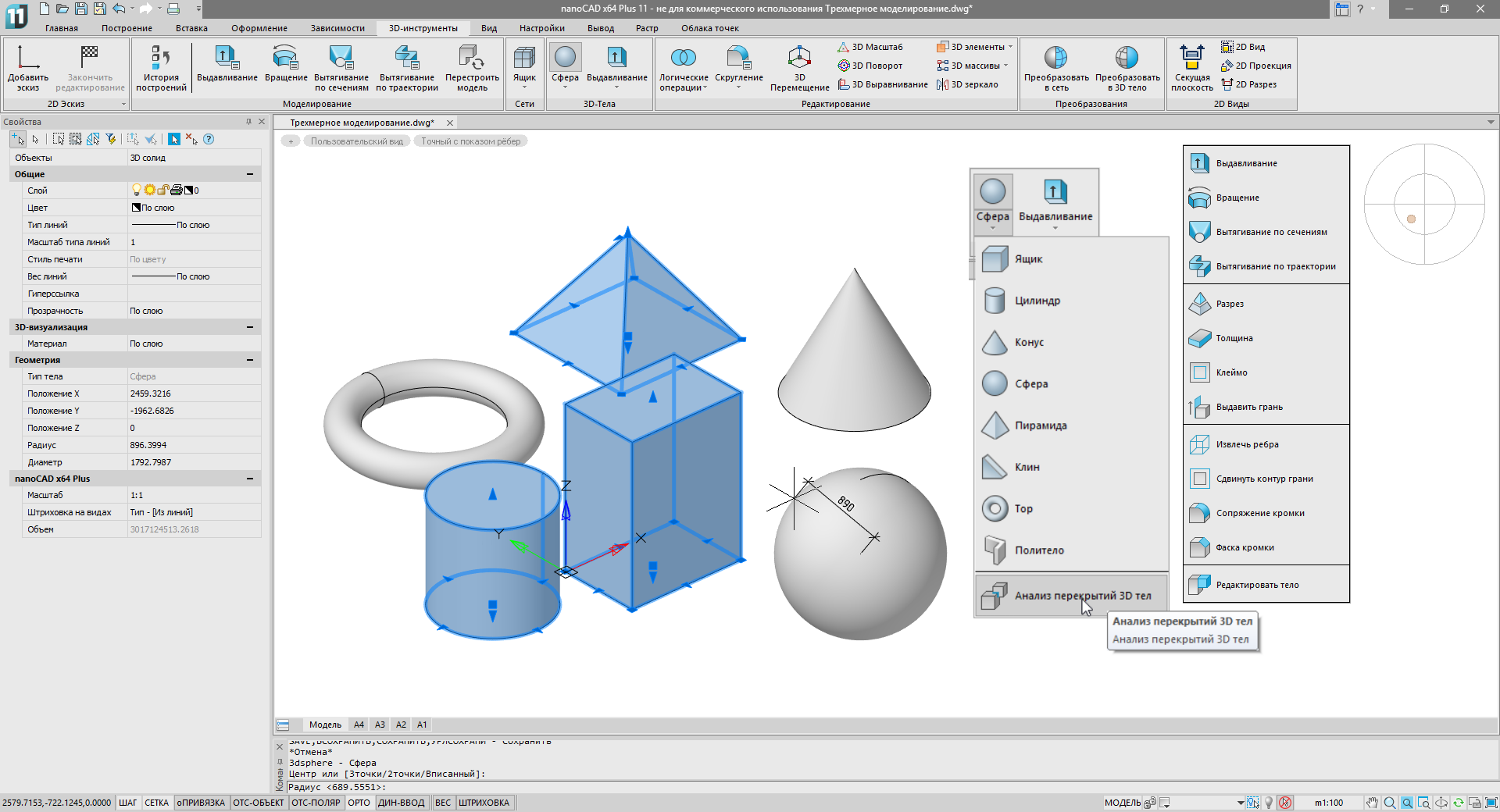

Рис. 3. Инструменты классического твердотельного моделирования



Классические методы трехмерного твердотельного моделирования позволяют создавать модели посредством удобных «ручек», появляющихся на гранях объектов. А функции вращения, разреза, выдавливания дают возможность формировать сложные трехмерные модели нестандартного оборудования, механизмов, трехмерных визуализационных сцен и т.п.  Наглядные объемные манипуляторы помогут сориентироваться при выполнении операций 3D-перемещения, 3D-поворота или 3D-масштабирования/

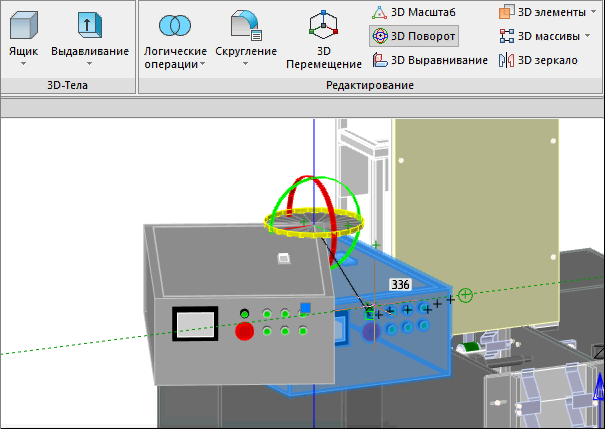

Рис. 4. Манипуляторы в 3D упрощают выполнение операций



В документы nanoCAD можно импортировать многие существующие форматы файлов, что позволяет производить обмен графическими и другими данными различных CAD систем и приложений.

При использовании российского графического ядра С3D для импорта доступны 3D-форматы, указанные в таблице 1.



Таблица 1.  3D-форматы, поддерживаемые для импорта в nanoCAD Plus 20.

Формат

Версия

Описание

Parasolid

(*.x_t; *.x_b)

25.0

Форматы файлов геометрического ядра Parasolid. Используются такими CAD-системами, как NX, Solid Edge, SolidWorks.

IGES

(*.igs; *.iges)

5.3

Digital Representation for Communication of Product Definition Data
(цифровое представление для обмена данными определяющими
продукт) — двумерный/трехмерный векторный формат графики;
используется для переноса 2
D и 3D данных чертежей между
разнородными системами САПР.

STEP

(*.step;*.stp)

203, 214

Standard for Exchange of Product model data (стандарт обмена данными модели изделия) — совокупность стандартов ISO 10303, используемая в САПР, которая позволяет описать весь жизненный цикл изделия, включая технологию изготовления и контроль качества продукции. Постепенно вытесняет стандарт IGES благодаря более широким возможностям хранения информации.

ACIS

(*.sat)



22.0

Формат для обмена данными между системами трехмерного моделирования, использующими ядро ACIS.

VRML

(*.wrl)

2.0

Формат файлов описания интерактивных трехмерных объектов и
виртуальных миров. VRML спроектирован для использования в
Internet и является стандартом 3D графики в Сети.

STL

(*.stl)

-

Формат макета, используемый для стереолитографии. В область
стереолитографии входят 3D модели изображения макетов,
используемых в целях формирования управляющих моделей для
создания большого количества копий.

JT

(*.jt)

-

Открытый формат описания 3D данных, используемый для
визуализации, совместной работы и обмена данными в САПР

COLLADA
(*.dae)

-

Универсальный 3D-формат, поддерживающий любые типы данных
(сплайны, геометрию, свет, материалы, анимацию и т.д.).
C3D (*.c3d) Расширенный формат хранения геометрической модели,



Более подробную информацию о возможностях nanoCAD по работе с 3D-графикой Вы можете найти самостоятельно в Руководстве пользователя nanoCAD Plus [1]. Руководство поставляется в составе дистрибутива программного обеспечения, после установки на компьютере программного обеспечения nanoCAD Plus руководство доступно для ознакомления.  Вы можете запросить Руководство пользователя у нас, мы вышлем его в электронном виде на ваш e-mail.

Кроме руководства пользователя информация о программе nanoCAD Plus и 3D-функционале широко представлена в печатных изданиях [2-4], на Интернет-ресурсах [2-10], включая канал YouTube [7] и форум пользователей nanoCAD [8].

По возникшим вопросам, касающейся этой и других тем Вы можете обратиться к нашим специалистам, мы постараемся ответить.



Источники информации:



1.     nanoCAD Plus. Версия 20. Руководство пользователя. Нанософт: 2020.

2.     Кувшинов Николай Сергеевич «nanoCAD Plus 10. Адаптация к учебному процессу»,  ДМК-Пресc: 2019, 346 стр.

3.     Кувшинов Николай Сергеевич «nanoCAD Механика 9.0. Инженерная 2D- и 3D-графика» ,  ДМК-Пресc: 2019, 346 стр.

4.     Николай Полещук. Путь к Нанокад.

5.     Сайт АО “Нанософт” http://www.nanocad.ru/

6.     Сайт ООО “АльянсСофт”  http://62soft.ru/nanoCAD/nanocad-plus

7.     Канал на YouTube  https://www.youtube.com/user/nanoCAD

8.     Форум пользователей https://forum.nanocad.ru/

9.     Сайт Хабр https://habr.com/ru/post/476670/

10.  nanoCAD Pro 11 by Ralph Grabowski https://www.youtube.com/watch?v=c9iIwZgc5YI&feature=emb_logo
